高速注塑成型机选型指南：周期时间、薄壁成型能力与 CLF TX 系列

在注塑成型的量产现场，周期时间决定了设备的实际生产价值——缩短空循环（Dry Cycle）时间，每条生产线、每个班次累计下来的产出差距，往往超过设备采购成本本身的差异。本文将从技术架构切入，说明什么样的设备设计能够在薄壁成型工况下稳定保持短周期，以及 CLF TX 系列如何在 60 至 1,200 吨的范围内，将这一能力实现可量化的表现。

如果您正在评估一台高速注塑成型机，本文将提供三个层面的判断依据：技术架构的选型逻辑、薄壁成型对设备真正的挑战，以及一个包含具体数据的真实生产案例。

高速注塑成型机的三个量化指标

目前市场上对于“高速注塑成型机”并没有统一的国际定义，但在实际选型时，有三个指标可以作为客观依据：

• 空循环时间（Dry Cycle Time）：在不注射任何材料的条件下，完成一次完整开合模动作所需的时间。这是评估设备机构动力学性能最直接的指标，与模具设计无关，体现的是设备本身的纯机械性能。
• 注射速度（Injection Speed）：熔融塑料注入模腔的速度，单位为 mm/s。对于薄壁成型尤为关键——如果熔体在到达模腔末端之前已经冷却固化，就会产生短射（Short Shot）缺陷。
• 每小时成型次数（Shots per Hour）：结合空循环时间、冷却时间与储料时间的综合产能指标，也是采购决策前最关注的效益数据。

明确这三个指标之后，还需要澄清市场上一个常见的认知误区：“高速注塑机等于全电动设备”。这种说法在 300 吨以下的应用场景具有一定的工程逻辑，因为全电动设备采用滚珠丝杠（Ball Screw）驱动，在低吨位条件下能够提供优异的动作精度和更低的能耗。

但在 300 吨以上，全电动架构开始面临明显的工程限制：高吨位所需的滚珠丝杠尺寸成本大幅上升，并且在持续重载循环工况下磨损速度也会显著增加。这也是 CLF TX 系列采用伺服液压曲肘（Servo-Hydraulic Toggle）架构的根本原因——在 60 至 1,200 吨的全吨位范围内，通过五点曲肘机构结合伺服液压驱动，实现高速设备应有的周期性能，同时兼顾重载耐用性与长期投资回报。

如需进一步了解液压、全电动及油电混合三种驱动系统的完整对比，可参阅 CLF 的技术文章：如何选择液压、电动或油电混合注塑成型机。

确定驱动架构之后，下一个问题便是：在相同架构下，是什么决定了设备真正的速度表现？答案就是周期时间，更准确地说，是周期中最可控的环节——空循环。

注塑成型周期时间如何影响产能——空循环的关键作用

一个完整的注塑成型周期包括：锁模、注射、保压、冷却、储料、开模和顶出。其中，冷却时间由模具设计和材料热性能决定，设备本身的调整空间有限；而“空循环时间”——即锁模和开模动作本身所消耗的时间——完全反映了设备机构性能，是最可控、也最值得优化的环节。

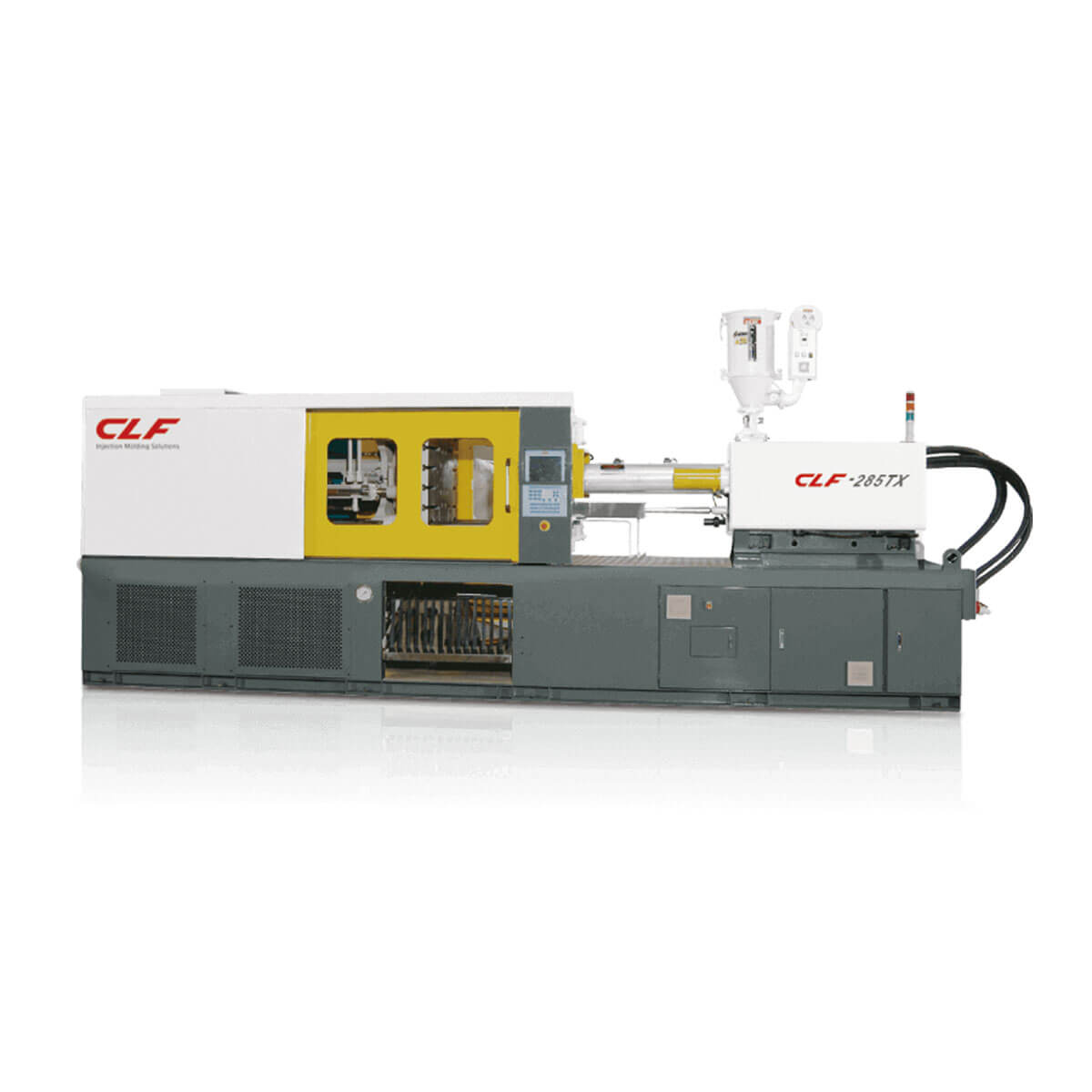

TX 系列能够稳定实现 2 秒以内空循环（Sub-2-Second Dry Cycle，以 CLF-285TX 标准薄壁包装配置为基准，实际数据因机型、模具重量及开模行程而有所不同），关键在于五点曲肘机构（Five-Point Toggle Mechanism）的运动曲线设计。传统注塑机的开合模动作多采用顺序执行，而 TX 系列采用同步多回路原理，使储料（Plasticizing）与锁模动作同步进行，有效压缩非生产性的等待时间。五点曲肘的几何结构使液压缸能够在较短行程内完成模板的快速锁紧与释放，毫秒级的动作响应最终转化为每个班次可累计增加的成型次数。

空循环时间的缩短，在高频量产环境中会以复利效应不断累积——每天、每个班次、每一个模腔都在持续扩大这一差距。对于薄壁包装生产线而言，这一优势最终体现在每件产品的材料成本与设备分摊成本上。

薄壁注塑成型对设备的三项核心要求

薄壁注塑成型（Thin-Wall Injection Molding）通常指壁厚低于 1 mm，或流长比（Flow-Length-to-Thickness Ratio）超过 150:1 的成型工况。在此类产品的生产过程中，失效往往并非来自模具，而是设备本身无法提供足够稳定的注射条件。以下三项技术要求，是薄壁成型对设备性能最核心的考验。

注射稳定性：毫秒级填充窗口控制

薄壁产品的模腔填充窗口极窄——熔体一旦接触低温模壁，凝固层（Frozen Layer）便开始形成，流道有效截面积迅速缩小，注射压力需求急剧上升。TX 系列采用双缸注射单元搭配超稳定滑块设计（Dual Cylinders Injection Unit with Extra Stable Slide），确保注射动作在高速高压工况下依然保持直线精度，避免因注射轴偏移导致填充不均。

模板刚性：经 FEA 验证的箱式结构设计

薄壁注塑瞬间产生的注射压力通常是普通产品的两倍以上。如果模板（Platen）在高注射压力下产生微米级挠曲（Deflection），就会直接导致飞边（Flash），并加速模具磨损。

TX 系列的固定模板与动模板均采用箱式结构设计，并经过 CAD/CAE 分析及有限元分析（FEA，Finite Element Analysis）验证，确保在最大锁模力下模板变形量接近于零。TX 系列产品手册中明确指出：“FEA-validated design keeps deformation near zero under full clamp, eliminating flash on critical thin-wall parts.” 这种结构刚性，是实现薄壁高速成型稳定量产的基础条件。

TX 系列同时配备 MOOG 伺服阀（MOOG Servo Valves）——液压系统中最高精度等级的比例控制元件，可在毫秒内响应压力指令，实现每模注射一致性（Shot-to-Shot Consistency），对于薄壁产品的壁厚均匀性及重量稳定性控制尤为关键。

热稳定性：伺服节能系统的长期优势

薄壁包装通常以百万模次为生产规模。高频循环过程中，液压油温升高会直接影响液压系统的响应精度。TX 系列采用伺服节能系统（Servo Energy-Saving System），在非注射阶段大幅降低油泵输出，使油温保持在相对较低且稳定的区间，减少热积累对精度的影响，同时降低整体能耗。

关于不同吨位薄壁应用的机型配置建议，包括食品容器、电子外壳及消费品的推荐吨位范围，可进一步参阅 CLF 的薄壁注塑成型机页面。

针对上述三项薄壁成型挑战，TX 系列通过以下六项结构设计逐一应对——每一项设计都对应着前文提到的具体问题。

CLF TX 系列架构：六大核心技术设计

TX 系列的高速成型能力建立在六项相互配合的结构设计之上，每一项设计均在产品手册中有明确说明：

TX 系列完整覆盖 60 至 1,200 吨，机型涵盖 CLF-60TX 至 CLF-1200TX。各机型的螺杆直径、拉杆间距、模板尺寸及整机规格，可前往 TX 系列产品页面 查看完整规格参数。

生产验证：埃及食品包装厂的 PET 瓶坯与 PP 瓶盖成型

技术规格的说服力，最终仍需通过实际生产数据来验证。以下是 CLF 协助埃及一家标志性食品包装企业的案例。客户主要生产聚对苯二甲酸乙二醇酯（PET，Polyethylene Terephthalate）瓶坯及聚丙烯（PP，Polypropylene）瓶盖，这两类产品均属于公差要求严格的薄壁精密件，任何细微的注射偏差都会直接导致尺寸超差。

导入前：注射偏差引发的三大生产问题

在导入 CLF 设备之前，该工厂面临以下三个相互关联的问题：

• 废品率偏高

  ：细微的注射偏差持续导致 PET 瓶坯与 PP 瓶盖尺寸不合格，原材料利用率受到严重影响。

• 生产周期偏长

  ：现有设备的循环速度无法满足旺季订单的交付需求，影响整体订单交付能力。

• 产品一致性不足

  ：无法稳定达到国际出口标准要求的尺寸一致性，限制了海外市场的发展。

导入 120TX 与 285TX 后的量化成果

CLF 为该工厂配置了 CLF-120TX 与 CLF-285TX 高速伺服液压注塑成型机，并结合高精度伺服系统及强化锁模机构，实现了以下三项可量化的工艺改善：

• 废品率降低 35%

  ：注射精度提升后，尺寸不合格造成的废品大幅减少，原材料利用率显著提高，直接降低了单模材料成本。

• 生产周期缩短 20%

  ：有效循环时间缩短，旺季订单产能显著提升，交货压力得到有效缓解。

• 成功打开出口市场

  ：稳定的尺寸一致性使产品符合国际标准要求，客户得以进入此前无法覆盖的出口市场。

这三项改善都指向同一个技术核心：TX 系列高精度锁模系统有效消除了注射偏差，而注射偏差正是导致薄壁精密件废品率居高不下的主要原因。完整案例请参阅埃及 PET 与 PP 注塑成型成功案例。

这些数据背后，还隐藏着一个采购决策中容易被忽视的问题：同样的设备规格，为什么不同制造商生产的设备，其长期表现会存在差异？答案就在于制造端对加工精度的控制能力。

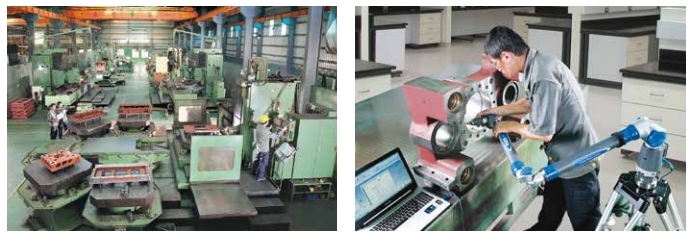

设备精度的源头：CLF 的厂内制造能力

设备精度的稳定性，取决于制造端对关键尺寸的控制能力，而非外购零部件的规格参数。CLF TX 系列所有关键结构件——尤其是模板——均由厂内自主加工制造，不依赖外包生产。

厂内生产设备包括日本东芝（Toshiba）落地镗铣床，以及日本光备（Kotobuki）双柱式加工中心，直接掌控模板（Mold Platen）的加工精度，并确保拉杆孔（Tie-Bar Hole）的尺寸精度，从而实现最佳运行效率和产品精度。这两个关键尺寸的加工精度，不只是规格书上的数字，更是实际生产过程中每一模产品品质一致性的物理基础。

TX 系列选型指南：三大应用场景配置建议

TX 系列在 60 至 1,200 吨范围内采用统一的伺服液压曲肘架构，但不同应用场景对设备的核心需求各有侧重。以下三个方向可作为初步选型的参考依据：

薄壁食品容器与包装（IML 应用）

此类应用最重要的指标是空循环时间和注射速度。100 至 230 吨机型通常能够满足大多数食品容器和杯盖的成型需求。搭配模内贴标（IML，In-Mold Labeling）自动化系统时，TX 系列的模块化架构可支持 IML 标签放置机械手、取件机器人及输送带的完整集成。

PET 瓶坯与 PP 瓶盖

此类产品的核心要求是每模注射量的一致性及尺寸重复精度。MOOG 伺服阀毫秒级的压力响应，以及经 FEA 验证模板在高注射压力下接近零变形的特性，是实现低废品率的重要保障。120TX 与 285TX 是该应用最常见的机型配置（如埃及案例所示），适合搭配模具冷却水路优化及欧系控制器升级。

电子外壳与精密消费品

壁厚低于 1 mm 的电子外壳成型，对熔体洁净度及注射密封性的要求极高。TX 系列采用密封式注射单元（Sealed-Type Injection Unit），有效防止粉尘及空气进入料筒系统，特别适用于对高透明度或精密表面品质要求较高的产品。150 至 350 吨机型可覆盖大多数电子外壳的成型需求。

如果您正在评估特定产品所需的锁模力，可参考注塑成型锁模力计算指南，获取基于投影面积和材料系数计算吨位的标准公式，确保设备选型与模具规格相匹配。

常见问题

Q1｜高速注塑成型机与标准机型的主要区别是什么？

主要区别体现在三个技术层面：空循环时间（机构动力学性能）、注射速度（填充速度）以及每模注射的重复精度。标准机型通常采用顺序动作，而高速机型则通过同步多回路原理压缩非生产性的等待时间，并借助经 FEA 验证的模板结构，在高速高压工况下保持尺寸精度。TX 系列采用的五点曲肘机构，是 CLF 实现稳定高速循环的核心结构设计。

Q2｜TX 系列适用于哪些产品类型？

TX 系列主要适用于薄壁包装（食品容器、杯盖、饮料瓶盖）、PET 瓶坯、PP 瓶盖、电子外壳及精密消费品。这些产品的共同特点是壁厚薄、公差要求严格、生产节拍快。若产品属于汽车大型部件、工业托盘或深腔制品，则建议评估 CLF 的 TWII 系列或 TPII 系列，这两个系列更适用于中大型制品的生产需求。

Q3｜如何计算我的产品需要多少吨位的注塑成型机？

锁模力（吨）的基本计算公式为：投影面积（cm²）× 材料系数（kg/cm²）÷ 1,000。材料系数会因塑料种类而有所不同，例如 PP、PE 等流动性较好的材料系数较低，而 PC、ABS 等黏度较高的材料则需要较高的系数。完整的计算步骤及各类材料的参考系数，可参阅 CLF 的注塑成型锁模力计算指南，或直接向 CLF 应用工程团队提供模具尺寸及材料规格，由工程师协助确认最合适的吨位。

Q4｜TX 系列是否支持 IML（模内贴标）自动化集成？

TX 系列具备模块化自动化集成架构，可支持完整的 IML 系统集成，包括标签放置机械手（In-Mold Label Inserter Robot）、产品取件机器人及出料输送带。TX 系列的设备开口空间及控制系统接口均可根据客户 IML 设备规格进行定制配置，建议在询价时同步提供 IML 系统供应商的设备参数，以便 CLF 工程团队确认最佳集成方案。

Q5｜TX 系列的能耗表现如何？

TX 系列标准配备伺服节能系统（Servo Energy-Saving System），在保压、冷却等非动作阶段大幅降低油泵输出功率，相较于传统定量泵液压设备，可显著降低整体能耗。伺服系统还能有效改善油温稳定性，有助于维持长时间高频生产下的注射精度。具体节能数据会因机型及生产条件不同而有所差异，建议向 CLF 工程团队索取针对您应用场景的能耗评估。

了解 TX 系列：规格查询与选型咨询

TX 系列覆盖 60 至 1,200 吨，以统一的伺服液压曲肘架构贯穿全吨位范围，适用于薄壁包装、PET 瓶坯、PP 瓶盖、电子外壳及精密消费品的高速量产需求。

• 完整技术规格： 查看 TX 系列螺杆直径、拉杆间距、模板尺寸及整机规格
• 薄壁应用配置建议： 查看薄壁注塑成型机页面的吨位对照表
• 专属技术咨询： 联系 CLF 应用工程团队，告知您的产品规格及产能目标，我们将为您提供针对性的机型配置建议。
