FOUP 射出成型機：半導體晶圓載具製造完整指南

2026-04-13

在半導體封裝領域，前開式晶圓傳送盒（FOUP）的生產早已超越基礎塑膠加工的範疇。這些特製載具是自動化晶圓廠（fab）不可或缺的核心設備，作為安全傳輸 300 mm 晶圓的主要解決方案。

製造這類設備需要具備卓越尺寸穩定性與嚴格污染控制能力的高精度射出成型系統。生產一個 FOUP，本質上是在為全球最精密的貨物打造超潔淨微環境。

進入 2026 年，業界標準已然提升。競爭的關鍵不再只是產能，而是次毫米級的尺寸精度與絕對的污染防控。在這樣的環境中，3000 噸二板式射出機不是備選方案，而是任何有意進入 Tier-1 半導體供應鏈的製造商不可或缺的戰略投資。

什麼是 FOUP 射出成型機？

FOUP 射出成型機是一套專為前開式晶圓傳送盒（FOUP）製造而設計的高精度系統。這些標準化容器是自動化晶圓廠內安全傳輸 300 mm 半導體晶圓的必要設備。

由於對尺寸穩定性、污染控制與靜電放電（ESD）防護有嚴格要求，製造這類載具必須使用高噸位射出成型機，噸數範圍通常為 2000 至 3000 噸。

這類系統提供必要的鎖模穩定性與精度，以次毫米精度成型大型載具，同時將內部應力降至最低，確保與現代晶圓廠中複雜的自動化晶圓搬運系統無縫整合。

FOUP 容器為何需要超高精度製造？

在先進晶圓廠環境中，晶圓在完全無人工接觸的生態系統中運作，透過架空式搬運系統（OHT）與機械臂進行製程間轉移。一個滿載的 FOUP 代表著數百萬美元的關鍵矽晶圓價值。

財務風險
：僅 0.5 mm 的尺寸偏差，就足以破壞機械臂與載具之間的關鍵介面。這類偏差引發的不只是單一設備損壞，更可能造成「產線停機」（line-stop）事件，每分鐘損失金額可高達數千美元。
材料加工挑戰
：處理聚碳酸酯（PC）或 PEEK 等高性能工程塑膠——常添加碳奈米管（CNT）以提升 ESD 性能——需要精密控制高溫加工條件。這些材料通常需要 280°C–300°C 的熔體溫度與 100°C–120°C 的模具溫度才能順利充填成形，對製程控制要求極高。全立發的 3000 噸系統正是為了駕馭這條「熱管理鋼索」而設計——在快速冷卻與最小殘留應力之間精確取得平衡，防止長期翹曲。

Why FOUP Containers Require Ultra-High Precision Manufacturing

高精度 FOUP 射出成型的技術挑戰

FOUP 組件的製造過程涉及多項複雜的工程挑戰。

翹曲與內部殘留應力

加工聚碳酸酯（PC）和 PEEK 等高性能材料——常添加碳奈米管（CNT）——需要 280°C–300°C 的熔體溫度與 100°C–120°C 的模具溫度，並搭配低速高壓成型方式以確保正常充填。射速過快會瞬間提高熔體溫度，導致材料異變，並加大產品在冷卻過程中的溫差，形成殘留應力，最終造成翹曲或尺寸變化。由於 FOUP 結構尺寸大、形狀複雜，精準的溫度控制、優化的冷卻迴路設計以及高剛性鎖模機構，對維持整個成型週期中的尺寸完整性至關重要。
機器人介面與 AMHS 相容性

現代晶圓廠採用全自動化物流，所有搬運均由機械臂與自動化物料搬運系統（AGV）完成。FOUP 尺寸的微小偏差即可能影響夾持器對位，觸發系統連鎖錯誤或高成本的生產癱瘓。在這樣的環境中，精度不只是技術指標，更是維持晶圓廠整體運作連續性的先決條件。
表面品質與污染控制

FOUP 需要 pristine 的表面品質，以防止次微米級污染物進入。成型過程中出現的披鋒或微粒脫落，會破壞密封性能並違反無塵室規範。為應對這些挑戰，3000 噸二板式射出機已成為業界首選方案，憑藉其優異的鎖模穩定性與模板平行度，確保大型載具的高精度生產。

延伸閱讀：射出成型機故障排除：常見問題與解決方案

延伸閱讀：射出機類型解析：油壓式、電動式與混合式該怎麼選？

3000 噸二板式射出機為何是 FOUP 生產的重要設備？

製造 FOUP 面臨一個工程上的矛盾：一方面需要龐大的鎖模力來固定大型模具，另一方面又需要極高的精度來避免微觀材料應力。3000 噸二板式系統正是解決這一矛盾的關鍵設備，其優勢源自三個核心技術支柱：

穩定的鎖模力與披鋒控制

FOUP 組件屬於大面積結構件。在以低速高壓方式射出 PC 等工程塑膠時，模穴內部壓力極為龐大。
- 3000 噸設備優勢：
  高鎖模力確保模具在射出高壓下仍保持緊密閉合。
- 技術效果：
  穩定的模具閉合可避免「披鋒」（excess material leakage）產生，並減少分模線缺陷，讓 FOUP 更容易符合 ISO Class 1 無塵室的密封要求。
微米級模板剛性與變形控制

傳統設備在高噸位射出時，常出現「模板彎曲」（platen wrap）或模板撓曲，導致成型產品壁厚不均。
- 二板式結構優勢：
  二板式射出機與傳統曲肘式結構不同，其鎖模力可直接且均勻地作用於模具表面。
- 技術效果：
  均勻的鎖模力有助於降低模具變形，確保 FOUP 內部 300 mm 晶圓槽保持良好的次毫米平行度，確保能與自動化物料搬運系統（AMHS）的「機械臂握手」完美對接。
優化熱管理與應力控制

PC 與 PEEK 等高性能材料需要較高的加工溫度。如果射出單元、保壓控制與冷卻平衡時間未能精確掌控，產品就容易產生內部殘留應力，長期使用後可能出現翹曲。
- 精密射出控制：
  現代 3000 噸系統配備先進的伺服液壓控制系統，可進行多段射出與保壓控制。
- 技術效果：
  透過精準調控材料流動與保壓壓力，讓 FOUP 在冷卻過程中更均勻收縮，製造出在高速半導體晶圓廠歷經數千次負載循環後仍不變形的產品。
延伸閱讀：一步步教你如何計算塑膠射出機的鎖模力

二板式射出機在無塵室製造中的優勢

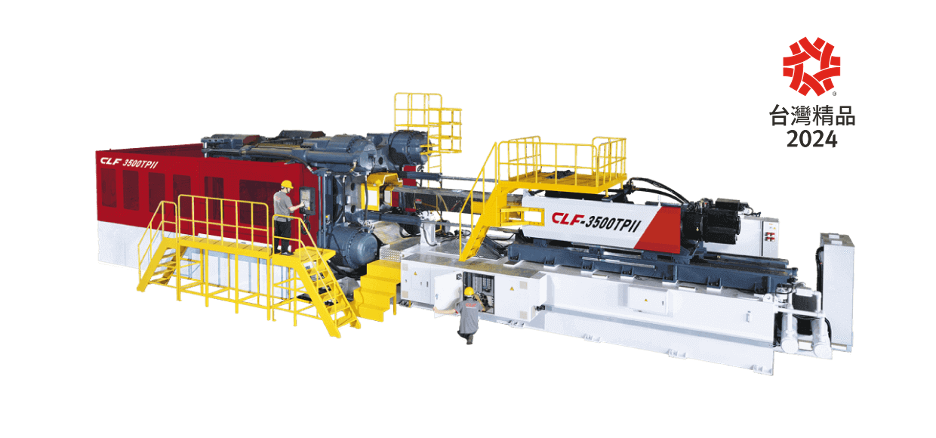

以全立發 TPII 系列為代表的二板式射出機平台，目前已廣泛應用於 FOUP 等高精度產品製造。

設備占地空間更精簡

傳統曲肘式射出機因連桿機構複雜，通常需要較長的機台結構。
二板式射出機取消曲肘機構後，整體設備長度最多可縮短約 20%，有助於節省昂貴的無塵室空間。

更均勻的鎖模力分布

二板式塑膠射出機透過直接液壓系統提供鎖模力，使壓力能均勻分布於大型模具。
有助於降低模具變形，並維持穩定的模穴結構。

提升產品尺寸穩定性

穩定的鎖模壓力可降低常見成型問題，例如：披鋒（Flash）、內部應力、翹曲變形。
確保 FOUP 組件符合半導體自動化系統的嚴格尺寸要求。

延伸閱讀：二板 vs. 三板塑膠射出機：哪種更符合你的需求？

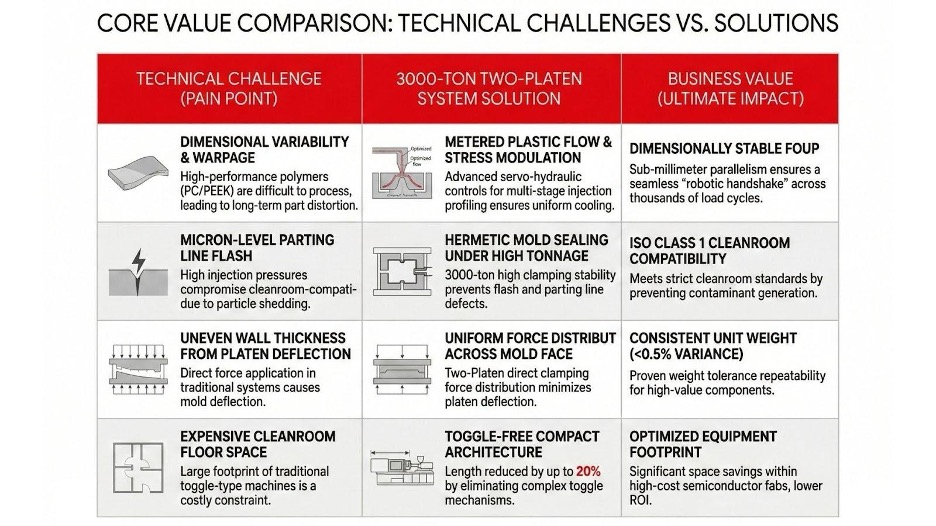

Core Value Comparison : Technical Challenges VS. Solutions

FOUP 製造與品質控制的五大關鍵流程

FOUP 組件生產通常包含以下幾個重要製造階段：

材料乾燥處理

PC 與 PEEK 等高性能工程塑膠在加工前需要進行充分的除溼乾燥，通常需 3–5 小時，以去除吸附水分。乾燥不足會導致嚴重的成型缺陷，常見表現為成品表面出現銀絲（銀紋）、氣泡、發白、空洞或噴射痕。嚴重時，水解反應會導致機械強度下降、材料脆化、熔體流動性不穩定，進而引發短射（缺料）。
高噸位精密射出成型

透過 2000–3000 噸射出機進行成型，在高壓射出過程中維持穩定的模具閉合，避免微小披鋒產生。
冷卻與熱管理控制

透過優化冷卻設計與製程控制，不僅能縮短成型週期，也能降低產品內部殘留應力，有效消除後成型翹曲的風險。
自動化尺寸量測

關鍵尺寸透過自動化量測設備進行精密檢測，確保 FOUP 能與晶圓廠的機械臂系統保持微米級相容性。
智慧製造與數位監控整合

透過 IoT 感測器與數位分身（Digital Twin）技術的導入，生產線在預測性環境中運作，實現 100% 品質保證與即時製程優化。

實績驗證：獲全球業界領導者信賴

全立發（CLF）擁有六十年的精密工程底蘊，已確立其在高精度半導體供應鏈中不可或缺的合作夥伴地位。我們的聲譽建立在可靠性、創新力與可衡量的成果之上。

全球佈局與現場專業支援

CLF 服務遍布 80 多個國家的頂尖客戶，提供專業的現場諮詢與主動技術支援，確保每位合作夥伴的生產穩定運作不中斷。
服務 Tier-1 製造商的精度紀錄

我們的客製化系統持續達到 Tier-1 供應商的嚴格標準，重量變異率穩定控制在 0.5% 以內，印證了機台可重複精度的卓越表現。
無與倫比的客戶忠誠度

憑藉 TPII 系列卓越的穩定性與空間效率，超過 80% 的首次大噸位機台買家在後續設備投資時仍選擇全立發。
策略生態系整合

透過與全球業界領導者及學術研究機構的深度合作，我們持續引領工業 4.0、智慧製造與自主化製程優化的技術前沿。
