一模多穴射出成型：提升量產效率的完整工程指南

模具結構對單件成本的影響，遠大於機台選型。一模多穴射出成型能在量產條件下大幅降低每件成本——但前提是模具設計、穴數規劃與流道平衡必須針對具體應用正確工程化。

什麼是一模多穴射出成型？

一模多穴射出成型是一種高量產製造工藝，單一模具內包含多個相同型腔。此技術使製造商能在單一射出循環中同步生產數個相同塑膠零件，有效提升產量而不增加生產時間。

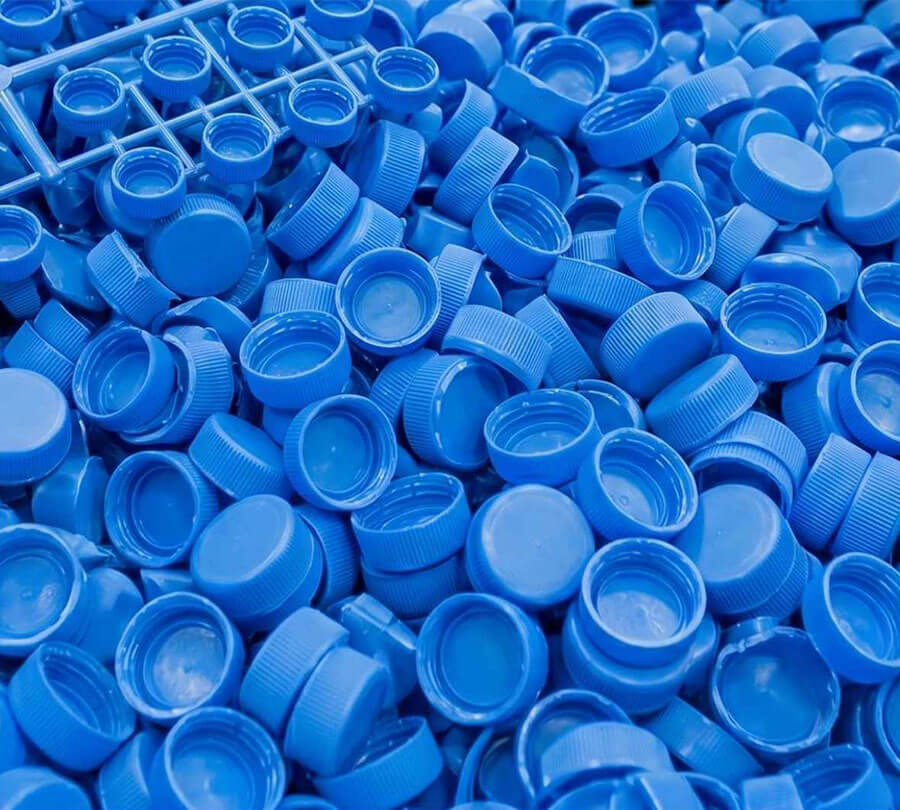

4 穴模具每循環生產4件；8 穴模具生產 8 件。在高量產場景下，16、32 甚至 64 穴的模具常見於小型簡單零件，如瓶蓋、連接器與醫療元件。

關鍵字是「相同」。多穴模具的所有型腔均以相同材料生產同一零件，這與一模多樣模具形成區別——後者在單一循環中生產不同零件，此差異將於下文詳述。

多穴模具的運作方式

每個射出循環中，熔融塑料透過單一澆口注入，再經由流道系統同時分配至各型腔。冷卻後模具開啟，所有零件同步頂出。

效率提升的邏輯直接明確：機台時間、設定時間、操作員工時與能源消耗由所有型腔共同分攤。若單穴模具每 30 秒循環生產 1 件，4 穴模具在相同的 30 秒內生產 4 件——產量倍增，無需增加機台或操作員。

為什麼流道平衡在多穴模具中至關重要？

流道系統是最關鍵的工程元件，確保塑料在相同壓力與溫度下到達每個型腔。流道不平衡是射出成型常見缺陷的主要原因，包括：

• 短射：型腔充填不足，導致零件不完整。
• 毛邊：型腔過充，導致分模線出現多餘材料。
• 尺寸偏差：各型腔間的不一致性，影響組裝品質。

實現流道平衡，是多穴模具設計的核心工程挑戰。

一模多穴射出成型的優勢

1. 每件成本顯著降低

   這是最主要的驅動因素。隨模穴數增加，每件固定成本（機台時間、人工、能源、物料搬運）分攤至更多零件，單位成本隨之下降。

   以下為全立發客戶專案實際生產數據所呈現的規律性模式：

   型腔配置	相對每件成本	循環時間
   1 穴（基準）	100%	1×
   2 穴	約 55–60%	1×
   4 穴	約 30–35%	1.05×
   8 穴	約 16–20%	1.1×
   16 穴	約 10–12%	1.15×

   隨模穴數增加，循環時間略有延長，原因是較大模具需要更長的冷卻時間。然而，每小時產量的提升幅度遠超此邊際增量。

2. 不增加設備即可提升產量

   在模具上增加型腔，通常遠比購置額外射出成型機更具成本效益。模具投資一旦到位，產量隨模穴數等比提升，資本支出無需同步增加。

3. 各型腔零件品質一致

   設計良好、流道平衡的多穴模具，能在每個型腔、每次循環中生產尺寸完全一致的零件。這種一致性，往往優於多台單穴模具並聯運行的結果——後者因機台不同、維護歷史各異，難以確保一致性。

4. 降低人工與搬運成本

   生產同等數量零件所需的循環次數減少，意味著操作員介入次數更少、物料搬運量更低，移轉過程中污染或損傷的機會也相應降低。

多穴模具設計：關鍵工程考量

多穴模具的設計複雜度高於單穴模具的規模放大。以下因素需要審慎的工程評估。

自然平衡流道 vs. 人工平衡流道

自然平衡流道採用對稱 H 型樹狀或放射狀佈局，使從澆口到每個型腔的流動路徑在幾何上完全相同——流動距離、截面積與轉角數量對每個型腔均一致。設計正確時，無需任何調校即可保證均勻充填。

人工平衡流道以不同流道直徑補償幾何不均等的流動路徑。此方法可靠性較低，因為材料性質、溫度與黏度在生產過程中會發生變化，導致平衡狀態偏移。

針對量產模具，全立發強烈建議採用自然平衡流道設計。前期設計成本可透過降低廢料率與減少製程調整時間快速回收。

澆口位置與類型

每個型腔必須有獨立澆口，澆口位置的選擇應確保：

• 充填前緣在澆口區域凝固前到達所有壁面與結構特徵
• 熔接線形成於非結構關鍵區域
• 縮痕不出現於外觀面

澆口類型——側澆口、針點澆口、熱嘴——影響循環時間、外觀品質，以及是否需要人工去澆口。

冷卻水路佈局

各型腔的均勻冷卻與均勻充填同等重要。冷卻不均勻會產生翹曲與差異性收縮，導致即使充填狀況相同，不同型腔的零件最終尺寸仍有差異。

每個型腔應盡可能配置獨立冷卻迴路，並在模具試模期間以熱像儀進行熱點檢測，在問題演變為量產缺陷前及早發現。

型腔鋼材與表面處理

量產多穴模具的所有型腔，應從相同批次鋼材加工，保持相同公差，並完成相同表面粗糙度。此環節任何偏差均會直接反映在零件上。

多穴模具 vs. 一模多樣模具：如何選擇？

這兩種模具類型常被混淆，有時被錯誤替換使用。兩者的差異對品質、成本與彈性有重大影響。

重點結論：生產單一高量產零件（10萬件以上）選多穴模具；需要同步生產必須配套出貨的組件時選一模多樣模具。

何時選擇多穴模具

• 大量生產單一零件（通常每年10萬件以上）
• 零件尺寸穩定，不常需要設計變更
• 材料固定，不會頻繁更換
• 以降低單件成本為首要目標

何時選擇一模多樣模具

• 需要生產必須配套出貨的零件組（如兩件式外殼）
• 兩種零件的產量相近、循環時間要求相似
• 希望減少生產中的換模次數

常見錯誤警示

一模多樣模具看似能降低模具成本，因而具有吸引力。然而，它帶來顯著的製程控制挑戰：若某一型腔充填或冷卻異常，該循環的所有零件均須報廢——包括合格的那些。對於高量產專案，這項隱性成本往往在投產第一年內就超過模具成本的節省。

一模多穴射出成型成本：預期範圍

多穴模具比單穴模具需要更多鋼材、更長加工時間與更精密的品質管控，因此前期模具成本較高。然而，在足夠的生產量條件下，此投資幾乎總是值得的。

模具成本影響因素

• 模穴數量——每增加一個型腔，即增加加工、放電加工（EDM）與拋光時間。如需確認機台是否能承受多穴模具增加的鎖模需求，請參閱我們的射出成型鎖模力計算逐步指南。
• 零件複雜度——含倒扣、側向抽芯或嚴格公差的複雜幾何結構，每個型腔的加工時間成倍增加
• 鋼材等級——高產量模具需要較硬的鋼材（如 H13、S136），成本較高且加工難度較大
• 熱流道 vs. 冷流道——熱流道系統可消除流道廢料並縮短循環時間，但依噴嘴數量不同，模具成本額外增加 5,000 至 20,000 美元以上

損益平衡分析

多穴模具相較於成本較低的單穴模具，其回收交叉點通常在5萬至20萬件之間，具體取決於零件尺寸、材料成本與機台費率。

對於終身產量超過 50 萬件的專案，從總持有成本角度來看，多穴模具幾乎總是正確選擇。

為什麼生產量決定模穴數？

常見問題：若更多型腔意味著更低的每件成本，為何不總是建造最高模穴數的模具？

實際模穴數受到以下幾項限制：

機台鎖模力

每增加一個型腔，所需夾緊的投影面積就增加。對於需要穩定鎖模與空間效率的高穴數模具，了解二板式與三板式射出成型機的差異對做出正確的設備投資決策至關重要。

模座尺寸與成本

較大模具耗用更多鋼材、需要更大模座，換模時間也更長。

風險集中

若某一型腔出現缺陷——裂縫、損耗的澆口鑲件——所有生產均須停止直至模具修復。使用單穴模具可啟動備用模具；使用32穴模具時，非計畫停機的風險敞口相應更大。

為保護精密模具並降低此風險，請參閱我們的射出成型機保養完整指南，了解能有效降低非計畫停機的預防性保養規程。

產量合理性驗證

若年產量為 8 萬件，以每小時 60 循環運行的 8 穴模具，年產能約 280 萬件——遠超實際需求。2 穴模具可能更為合適。

正確的模穴數，是與實際產量需求相匹配、並使機台時間得到適當利用的數量。

全立發 多穴成型技術能力

全立發在台灣從事精密射出模具設計與製造逾 40 年。多穴模具技術能力涵蓋：

• 模穴數：2 至 64 穴，依零件幾何結構與生產需求而定
• 模具鋼材：P20、H13、S136、NAK80 及其他依應用選配的鋼材等級
• 流道系統：自然平衡冷流道與熱流道配置
• 零件尺寸：從 1g 以下微型元件至中型工業零件
• 公差：型腔間尺寸一致性，經內部三次元量測（CMM）檢測驗證
• 可加工材料：PP、PE、ABS、PC、PA、POM、TPU及工程塑料

為什麼選擇全立發承接您的多穴模具專案？

多數模具供應商依通用機台規格製造模具。全立發同時設計與製造射出成型機和模具——這意味著全立發生產的每套多穴模具，均在全立發自有設備上開發與試模，模具參數針對實際機台特性調校，而非依賴假設性的平均值。

模具與機台相容性，由設計階段起即納入考量：流道平衡、澆口尺寸與鎖模需求，均以全立發機台特性為基準進行工程設計——而非在T1試模後才反向調整。此整合方式有效減少製程調整循環次數，縮短從模具核可到穩定量產的時程。

在量產同等條件下進行廠內試模：T1 樣品在全立發機台上以接近量產的條件運行。最終發布前須完成製程能力分析（Cpk），確保數據反映的是實際運行條件，而非樂觀的理想試驗結果。

模流分析對應機台射出參數：製前模流模擬（Mold Flow Simulation）以全立發機台的射出參數為校準基準，而非使用軟體預設值。自然平衡流道的充填性能在開模前即經模擬驗證。

常見問題

1. 一模多穴射出成型的最低訂單量是多少？

   沒有絕對的最低限制，但多穴模具通常在年產量 10 萬件以上時具有經濟意義。低於此門檻，單穴或2穴模具往往能提供更佳的總成本，因為較低產量下模具成本的節省超過每件成本的降低。

2. 建造一套多穴模具需要多長時間？

   標準 4 至 8 穴模具從設計確認到 T1 樣品通常需要 6 至 10 週。較複雜的模具或更高穴數可能需要 10 至 14 週。全立發的廠內模房使我們能穩定維持上述時程。

3. 什麼是多穴模具的流道平衡？

   流道平衡確保熔融塑料在相同條件（壓力、溫度與流量）下同時到達每個型腔。自然平衡流道系統透過幾何對稱實現此目標。充填不平衡會導致各型腔間出現尺寸偏差與品質缺陷。

4. 多穴模具可以使用不同材料嗎？

   不行。多穴模具的所有型腔均由同一射出單元充填。若需在不同型腔中使用不同材料，需要各自獨立的單穴模具，或採用多材料（多次射出）成型設置。

5. 多穴模具與多射成型模具有何不同？

   多穴模具每循環從單一材料生產多個相同零件。多射（或多色）模具則生產含兩種以上材料依序注入的單一零件。這是兩種本質不同的製程，設備、模具與成本結構均不相同。若您的專案需要多種材料而非單純的高量生產相同零件，請參閱我們的多色射出成型完整指南，了解這些先進系統的運作方式。

一模多穴射出成型：依產量規劃正確穴數的決策原則

一模多穴射出成型是高量產塑膠零件的標準工藝。當設計與流道平衡正確時，可在單件成本、品質一致性與機台時間利用率上帶來實質提升。

選擇多穴模具的決策——以及應規格化多少穴數——應以年度產量預測、零件幾何結構、材料需求，以及模具成本與每件節省金額的損益平衡分析為依據。

全立發具備協助您做出此判斷並正確執行模具製作的工程專業與生產經驗。若您正在評估新專案或希望對現有零件重新開模以改善成本結構，歡迎聯繫我們的工程團隊進行模具評估。
